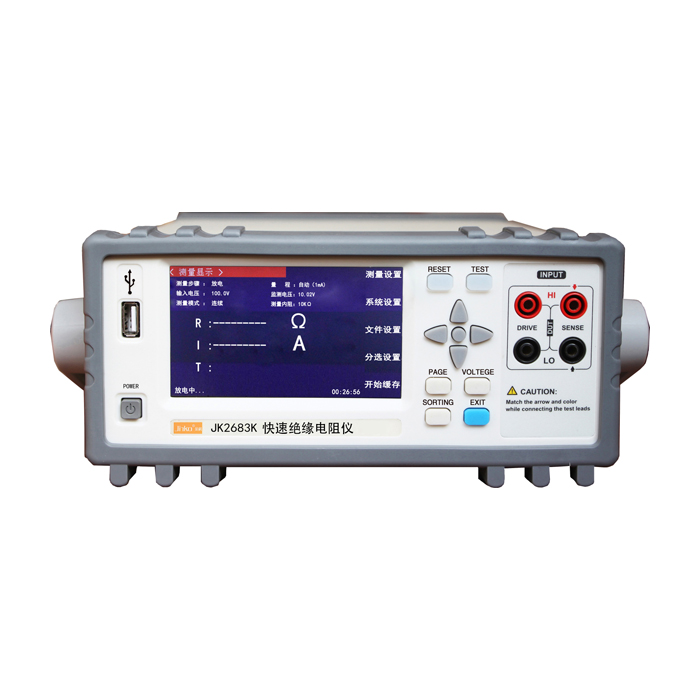

JK2683K快速絕緣測試儀
性能特點:
1、容性負載實現快速充放電。
2、測試穩定,無需使用額外屏蔽線。
3、被測件連接檢測功能,防止開路誤判。
4、測試前短路檢測,防止高壓擊穿。
5、連續測試模式、PASS終止模式、FAIL終止模式、強制終止模式。
6、接口豐富,適合流水線分選。
基本參數:
型號 | JK2683K |
測試參數 | 絕緣電阻 |
測試范圍 | 0Ω 到4000MΩ (5個量程) |
基本準確度 | ±2% rdg. ±5 dgt. ±2 % rdg. ±5 dgt. 25 V ≦V < 100 V [0~20 MΩ], 100 V ≦V < 500 V [0~20 MΩ], 500 V ≦V ≦1000 V [0~200 MΩ] |
測試電壓 | 25~1000V DC 1.8mA |
測試速度 | 50ms(快速)/500ms(慢速) |
連接異常顯示 | 高壓端開路“ContHi”、低壓端開路“ContLo”、輸出端都開路“ContHL” |
短路異常顯示 | “SHORT” |
量程超限顯示 | 量程下超“UNDER.F”,量程上超”OVER.F” |
放電電流 | 10mA恒流放電 |
比較器 | PASS/L.FAIL/U.FAIL |
設置數據保存 | 可記錄10組面板設置數據 |
觸發器 | IO觸發、手動觸發、總線觸發 |
IO接口類型 | 可配置為PNP或NPN |
接口 | 外部IO接口/模擬輸出接口/LAN接口/Rs232接口 蜂鳴音、PASS/U.FAIL/L.FAIL 的LED 燈亮,UL_FAIL時U.FAIL/L.FAIL同時燈亮,EXT. I/O 輸出、通過RS-232C獲取判定結果 |
供電 | 電壓:100V ~ 240V AC 頻率:50Hz/60Hz |
尺寸與重量 | 尺寸(寬*高*深):235mm x 105mm x360mm 重量:3.5kg |
附件 | JK9921/JK9800/JK9600 |
