產品簡介：

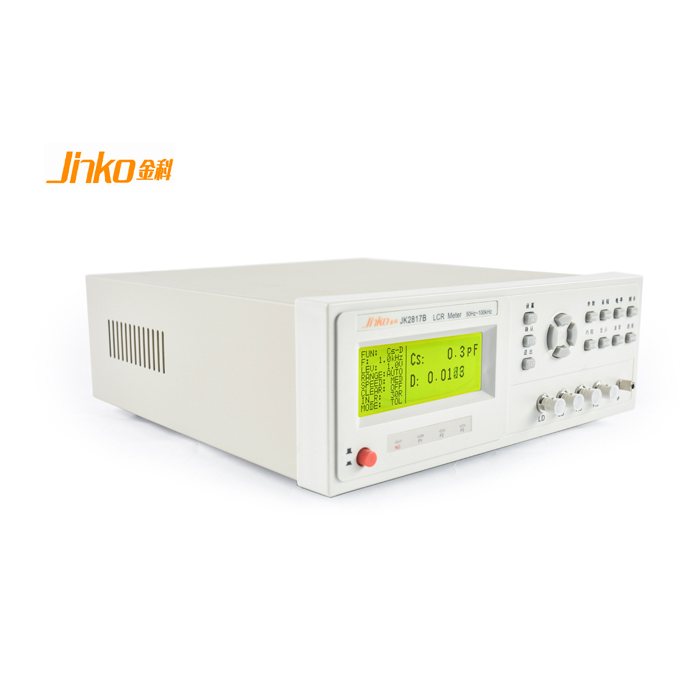

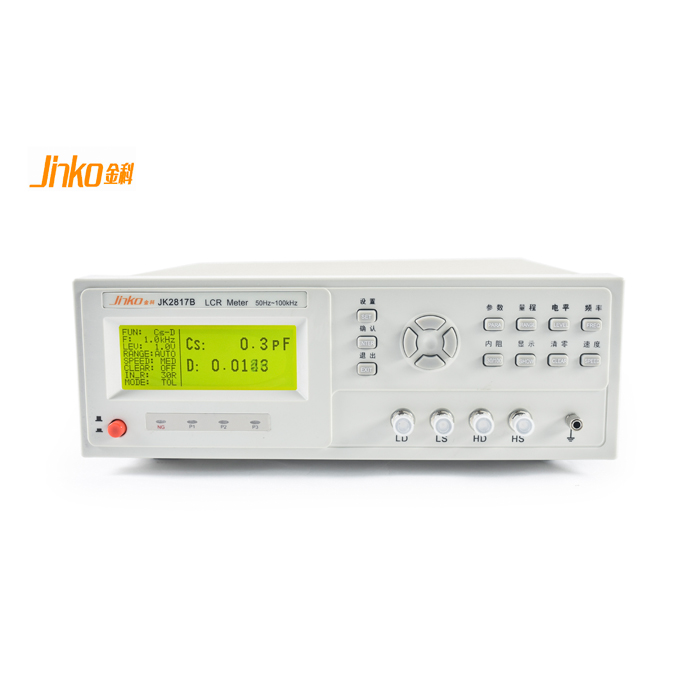

JK2817B型通用高頻LCR數字電橋是本公司最新推出的新一代元件參數測試儀器，該產品集成了本公司多年元件測試的成熟經驗，運用了本領域的最新測試技術。
強大的測試功能和優越的測量性能使該產品擠身于國際同類先進水平，結合以低廉的價格將給予廣大客戶超值的享受。該產品可提供穩定的5位測試分辨率，50Hz-100kHz
的頻率范圍、0.1V 0.3V 1V可編程信號電平、高達12次/秒的測量速度、5級量程、恒定的30Ω或100Ω源內阻及靈活人性的操作方式, 可滿足生產線質量保證、進貨檢驗及
實驗室高精確度測量要求。
性能特點:
192×64點陣圖形LCD顯示
人性化操作界面，操作簡單
50 Hz — 100 kHz, 共20個典型測試頻率
水平的測量穩定性、準確性
5位讀數分辨率 最快速度可達12次/秒
30 Ω/100 Ω可選信號源輸出阻抗
內建比較器，4檔分選及檔計數
鍵盤鎖定功能
Handler 接口(選件)
RS-232C接口(選件)
技術參數：
型號 | JK2817B |
測試參數 | |Z|, C, L, R, , D, Q |
顯示器 | 192×64點陣LCD顯示器, 6位讀數分辨率 |
測試頻率 | 50/60/80//100/120/200/400/500/800/1k/2k/4k/5k/80k/ 10k/20k/25k/40k/50k/100k 共20個典型頻率 |
測試電平 | 0.1V 0.3V 1V |
基本準確度 | 0.1% |
顯示范圍 | |Z|, R, X：0.0001 Ω — 99.999MΩ C: 0.001 pF — 99999 μ F L: 0.001 μH — 99.999 kH Δ%: 99.999%— 99.999% |
測量速度 | 慢速: 1.5次/秒, 中速:5次/秒, 快速: 12次/秒 |
等效電路 | 串聯, 并聯 |
量程方式 | 自動, 保持 |
觸發方式 | 內部, 手動, 外部 |
校正功能 | 開路, 短路 |
測量端 | 5端 |
顯示方式 | 直讀, Δ%, 檔號及檔計數 |
分選 | 四檔(三檔合格一檔不合格)，另有一個附屬檔 |
接口 | RS-232C, HANDLER,(選件) |
一般技術指標 | |
工作溫度, 濕度 | 0℃ — 40℃, ≤90% RH |
電源要求 | 198 V — 242 V AC, 47.5 Hz — 52.5 Hz |
功耗 | ≤20 VA |
尺寸(W×H×D) | 308 mm×105 mm×310 mm |
重量 | 約4.5 kg |
