產品簡介：

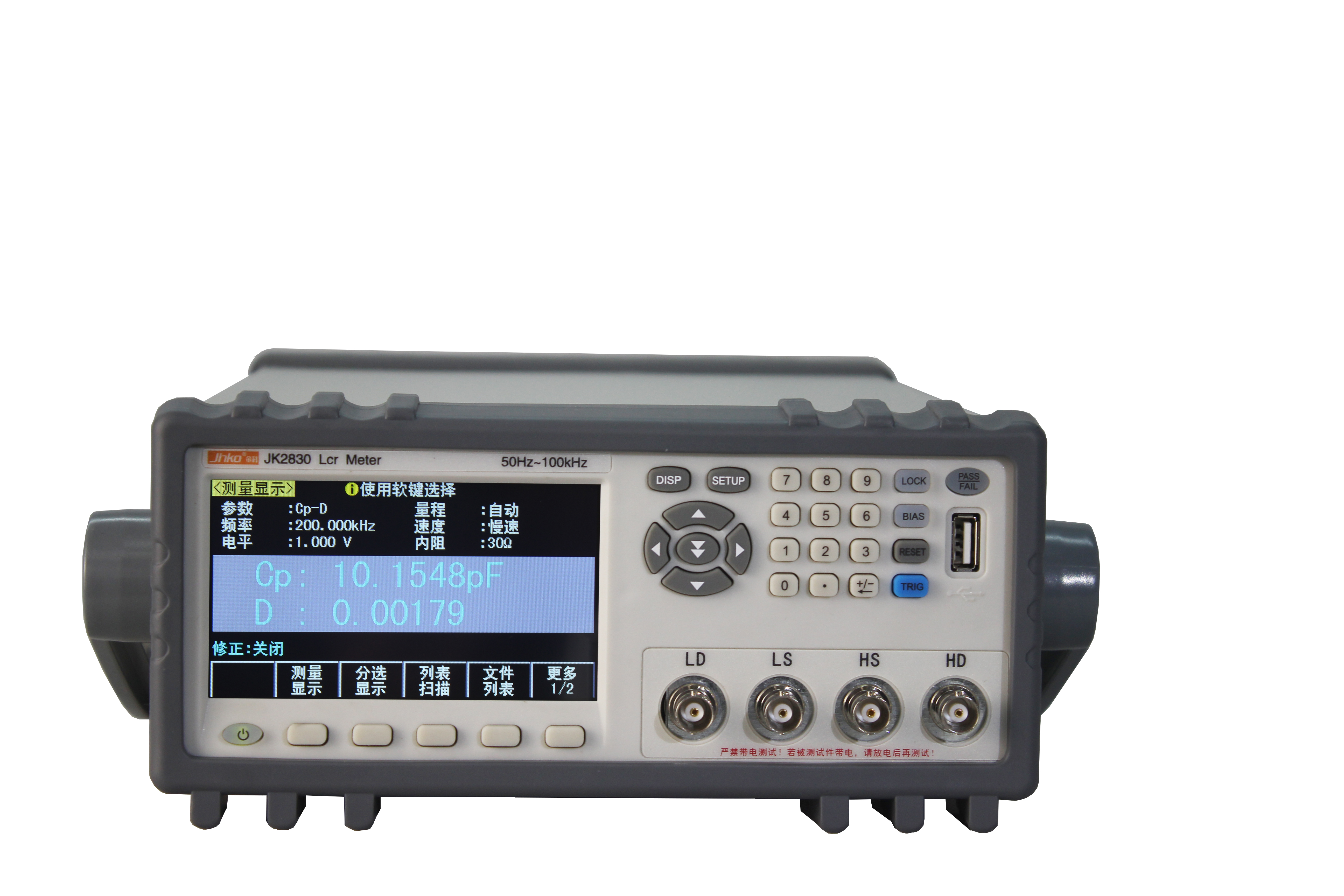

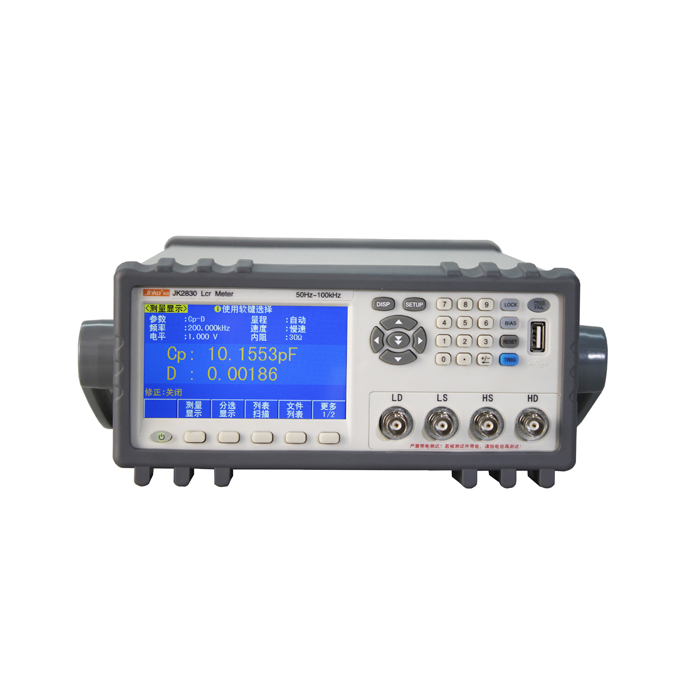

JK2830是新一代低成本高性能緊湊型的LCR數字電橋，采用最新工藝和高密度電路設計，濃縮大型LCR測試儀的精華，緊湊，小巧，取消傳統機械電源開關，采用軟件
控制電源開關，0.05%的基本精度和良好的測試穩定性可與高端機型媲美。配備4.3寸LCD顯示屏和全新升級的界面系統。美觀大方，操作簡便。儀器提供豐富的接口，標準
SCPI指令，可方便組成各種測試系統，滿足 檢驗生產科研的各種需求。
性能特點：
低成本、高性能、小體積的LCR測試儀
4.3寸TFT液晶顯示
軟電源開關
中英文可選操作界面
最高200KHz測試頻率
6位讀數分辨率
10mVrms-2.0Vrms可編程測試電平 ，內置0~+-5V/50mV偏置源
DCR測試功能，50mV-2V可編程測試電平，分辨率10微歐
Ls-Rd/Lp-Rd功能，（L,Rd同時顯示）
最高測試速度13ms/次
30歐姆、100歐姆可選信號源阻抗
電壓電流監視和自動電平調整功能
內鍵比較器，10檔分選和技術功能
支持U盤文件存儲，可通過U盤升級儀器程序
RS232，RS485，USB,HANDLER,GPIB接口
單組變壓器參數測試功能（僅部分機型）
Rd的意思是DCR
技術參數：
型號 | JK2830 | JK2831 | JK2832 | ||
顯示 | 4.3 TFT LCD 顯示器480*272 | ||||
基本測量準確度 | LCRZ | 0.05% | 0.1% | 0.05% | |
DCR，圈數比 | 0.1% | ||||
校準條件 | 預熱時間：≧30分；環境溫度：23±5℃；信號電壓：1Vrms; 清零：OPEN、SHORT后；測試電纜長度：0m | ||||
測試頻率 | 50Hz-100kHz ,0.01Hz 步進 | 50Hz-200kHz, 37 點 | 20Hz-200kHz, 0.01Hz 步進 | ||
信號源輸出阻抗 | 30Ω、100Ω可選、±1%@1kHz | ||||
AC 測試信號電平 | 正常 | 10mV-2Vrms；最小分辨率：10mV，準確度：10% x設定電壓+2mV; | |||
100μA-200mArms,最小分辨率：0.1mA | |||||
恒定電平 | 20mV-1Vrms,最小分辨率：10mV,準確度：10% | ||||
200μA-10mArms,最小分辨率：0.1mA | |||||
DCR 測試信號電平 | 1V DC | 1V DC | 50mV-2V DC, 最小分辨率：0.5mV | ||
DC 偏置電壓源 | 0V~±5V，最小分辨率：0.5mV,準確度：1% | ||||
0mA~±50mV,最小分辨率：0.5μA | |||||
LCR數字電橋測試參數 | L、C、R、|Z|、D、Q、|Y|、G、X、 θd、θr、RDC、Vm、Im、△% | ||||
變壓器測試參數 | 無 | ||||
DCR顯示范圍 | 0.00001Ω~999.999MΩ | ||||
LCR參數顯示范圍 | ｜Z｜,R,X 0.00001Ω-99.9999MΩ ｜Y｜,G,B 0.00001μs-99.9999s C 0.0000pF-9.99999F L 0.00001μH-99.9999kH D 0.00001-9.99999 Q 0.00001-99999.9 Θ(DEG) -179.999-179.999 Θ(RAD) -3.14159-3.14159 △% -999.999%-999.999% | ||||
顯示位數 | 6 | 5 | 6 | ||
測量時間（≧10kHz) | 快速：75次/秒（12.5ms),中速：11次/秒（83ms),慢速：2.7次/秒（167ms) | ||||
等效電路 | 串聯，并聯 | ||||
量程方式 | 自動，保持 | ||||
觸發方式 | 內部，手動，外部，總線 | ||||
平均次數 | 1-255 | ||||
清零功能 | 開路，短路，負載 | ||||
數學運算 | 直讀，△ABS,△% | ||||
觸發延時設定 | 0-60.000s,1ms步進 | ||||
步進延時設定 | 0-60.000s,1ms步進 | ||||
列表掃描 | 201點，掃描參數：測試頻率、AC電壓、AC電流、DC BIAS電壓、DC BIAS電流 | ||||
獨有功能 | L-RDC同時測試，軟電源開關，一鍵截屏功能，數據記錄功能 | ||||
比較器功能 | 10檔分選，BIN1~BIN9、NG、AUX | ||||
檔計數功能 | |||||
PASS,FAIL前面板LED顯示 | |||||
內部非易失性存儲器 | 100組LCRZ儀器設定文件，201次測試結果 | ||||
外部USB存儲器 | 儀器設定文件，CSV數據文件，截屏（GIF圖像） | ||||
接口 | 控制接口 | HANDLER | |||
通訊接口 | USB HOST,RS232,RS485(選件），GPIB(選件） | ||||
存儲器接口 | USB DEVICE(U盤存儲或條形碼掃描） | ||||
尺寸 | 上架尺寸：215mm（寬）x88mm(高）x336mm(深） | ||||
