產品簡介：

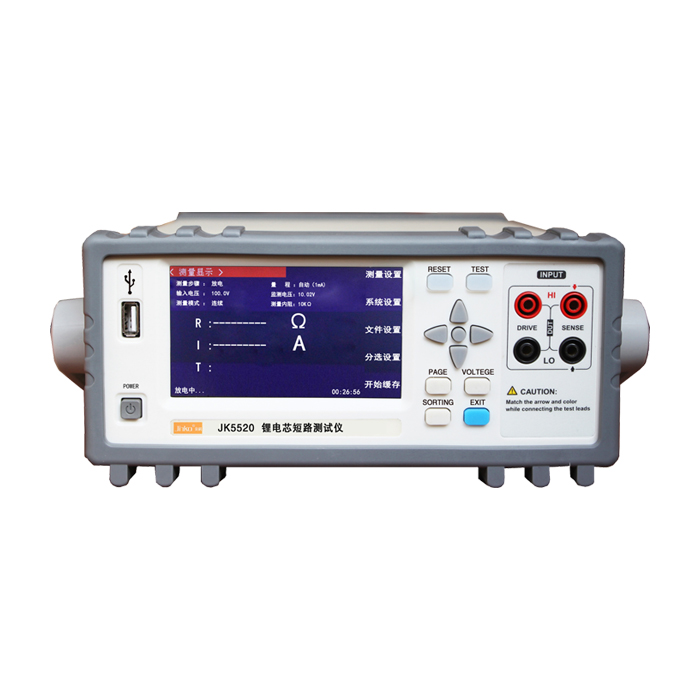

JK5520采用ST5520相同的測試原理，在精簡了部分功能后以達到更佳的性價比，是ARM處理器控制的智能測試儀器。輸出0.001V~1000V任意電壓輸出，具有電壓回讀功能，基本測試精度達0.1%。六量程測試，使絕緣電阻測量范圍:1Ω-50TΩ，顯示位數9999數。測試速度可達20次/秒，高速測試為自動化生產提供了方案。儀器擁有分選功能，分選訊響設置，還可選配Handler接口，應用于自動分選系統完成全自動流水線測試。
性能特點：
1、容性負載實現快速充放電。
2、測試穩定，無需使用額外屏蔽線。
3、被測件連接檢測功能，防止開路誤判。
4、測試前短路檢測，防止高壓擊穿。
5、連續測試模式、PASS終止模式、FAIL終止模式、強制終止模式。
6、接口豐富，適合流水線分選。
技術參數 | |
型號 | JK5520 |
測試參數 | 絕緣電阻 |
測試范圍 | 0Ω到4000MΩ (5個量程) |
基本準確度 | ±2% rdg.±5 dgt. 25V≤V< 100V [0~20 MΩ], 100V≤V < 500V [0~20 MΩ]， 500V≤V≤1000V [0~200 MΩ] |
測試電壓 | 25~1000V DC 1.8mA |
測試速度 | 50ms(快速)/500ms(慢速) |
連接異常顯示 | 高壓端開路"ContHi"、低壓端開路"ContLo"、輸出端都開路"ContHL" |
短路異常顯示 | "SHORT" |
量程超限顯示 | 量程下超"UNDER.F"， 量程上超”OVER.F" |
放電電流 | 10mA恒流放電 |
比較器 | PASS/L.FAIL/U.FAIL |
設置數據保存 | 可記錄10組面板設置數據 |
觸發器 | I0觸發、手動觸發、總線觸發 |
IO接口類型 | 可配置為PNP或NPN |
接口 | 外部IO接口/模擬輸出接口/LAN接口/Rs232接口,蜂鳴音、PASS/U.FAIL/L.FAIL 的LED燈亮，UL_ FAIL時U.FAIL/L.FAIL同時燈亮，EXT.I/O 輸出、通過RS-232C獲取判定結果 |
供電 | 電壓: 100V~240V AC頻率: 50Hz/60Hz |
尺寸與重量 | 尺寸: 235*105*360mm (寬*高*深) 重量:4.5kg |
附件 | JK9921/JK9800/JK9600 |
