有效分辨率

16位

系統通道

最多256路

模塊通道

獨立配置8路

輸入信號

熱電偶：K,E,R,B,N,T,E,J,S     熱電阻：Pt100

電  流：0.01mA~20mA     電  壓：0.01mV~100V

通信方式

WIFI、LORA、ZIGBEE、4G、以太網、RS485 (可選）

通信距離

500m (無遮擋)

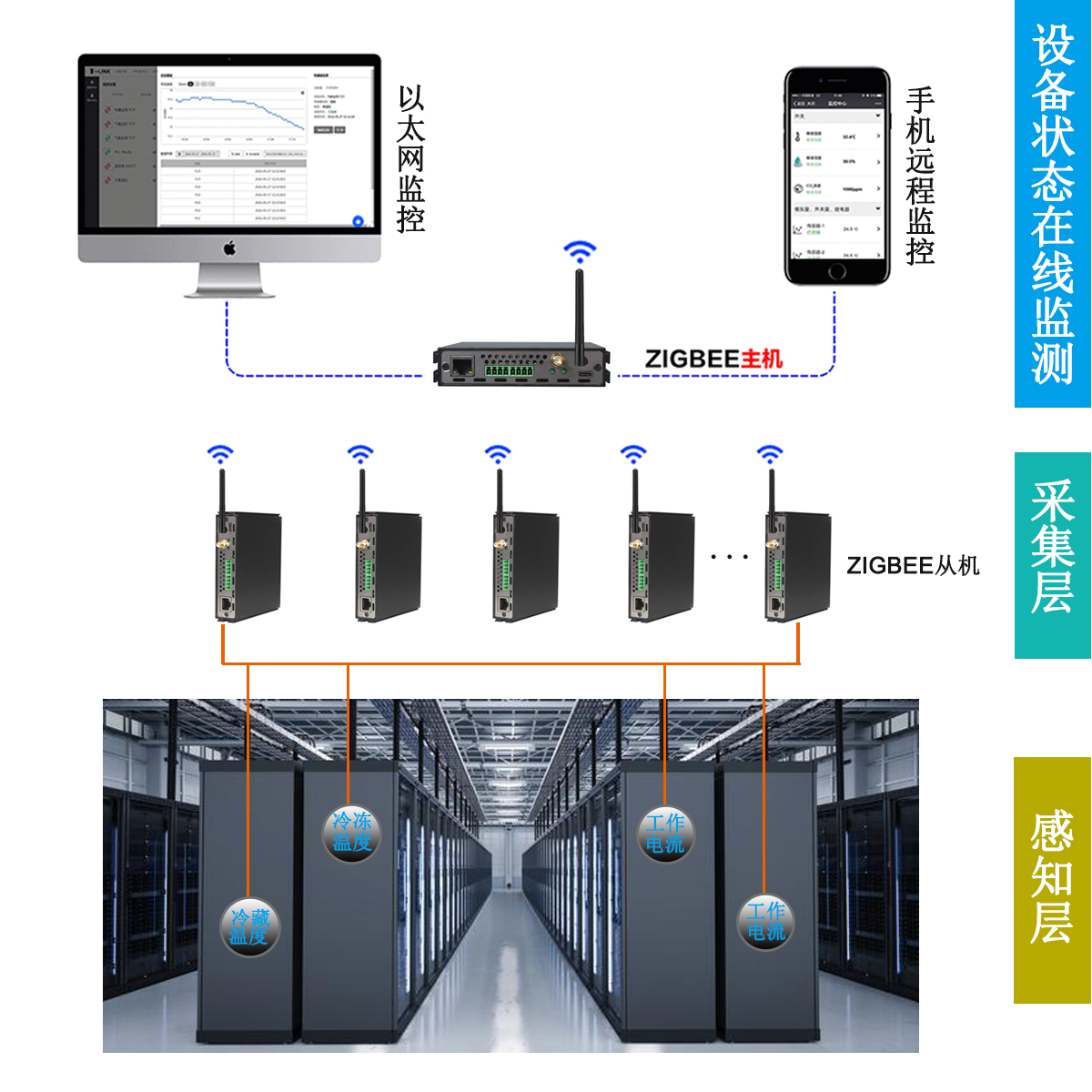

網絡拓撲

點對點、點對多點、對等和Mesh網絡

測量精度

±0.2%F.S

零漂移

±3uV/°C

采樣周期

1-19999s自主設定

隔離電壓

最大承受電壓300Vdc

滿量程漂移

±25ppm/°C;92dB (最小CMR@50/60Hz)

記錄模式

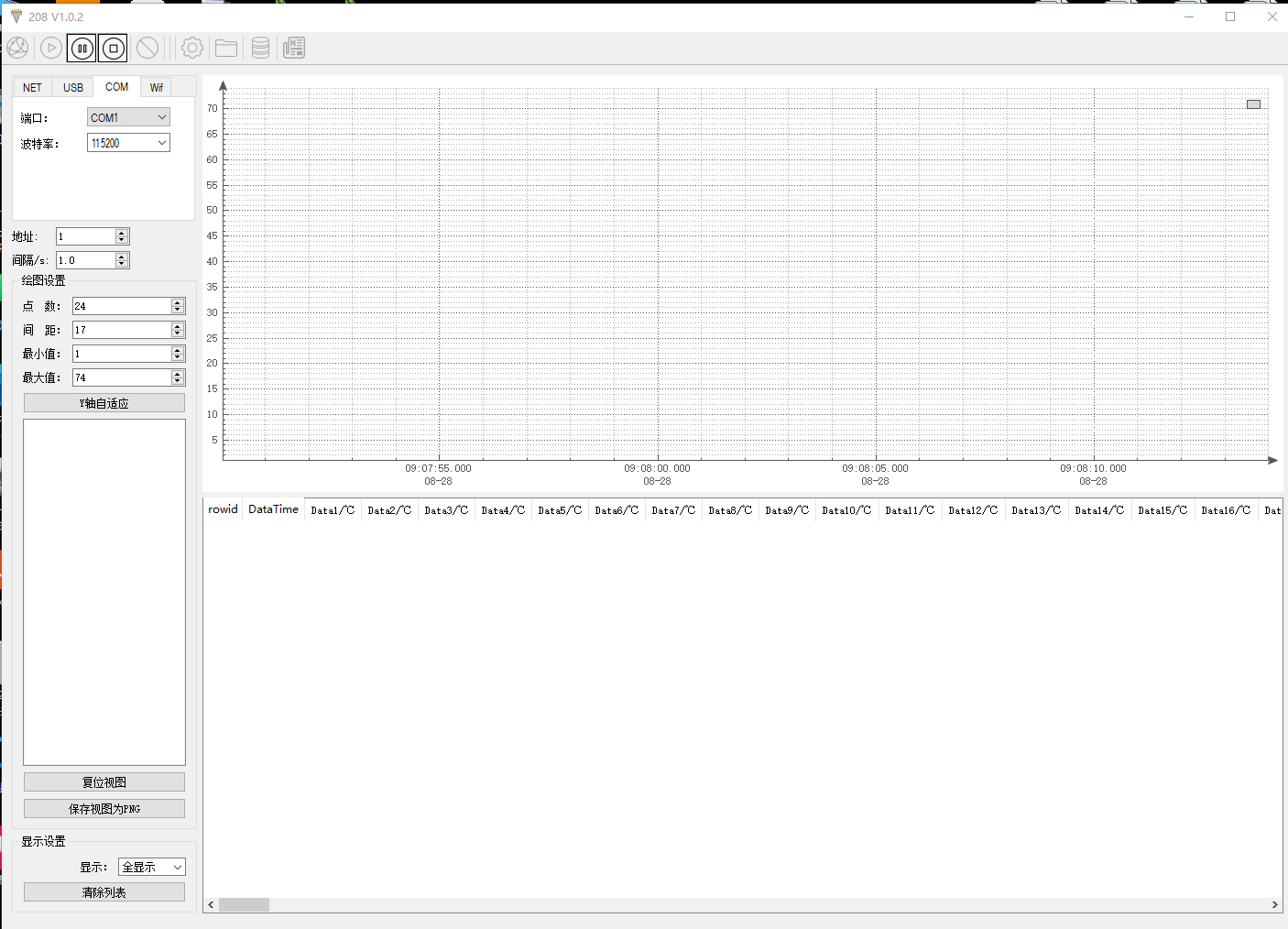

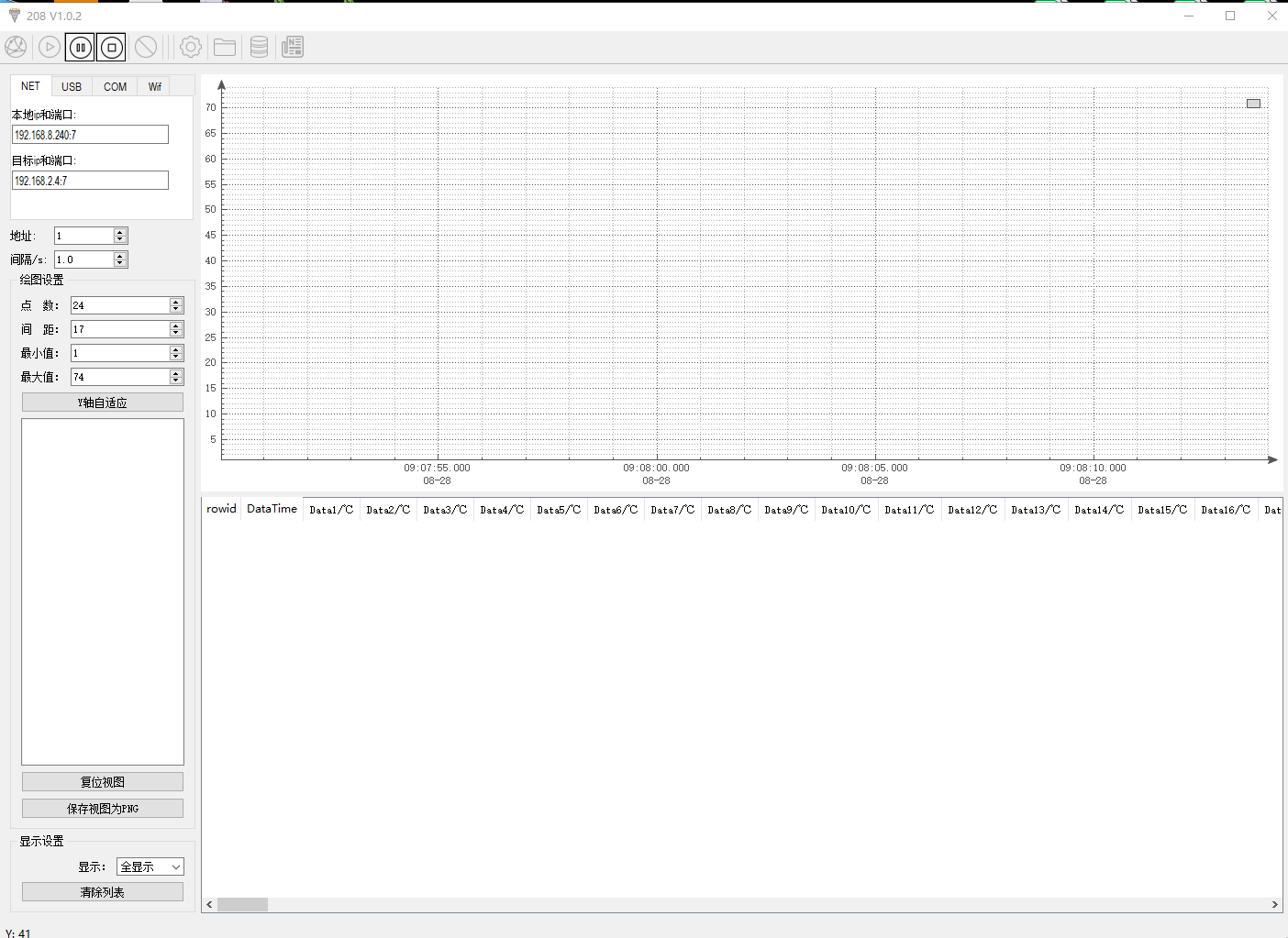

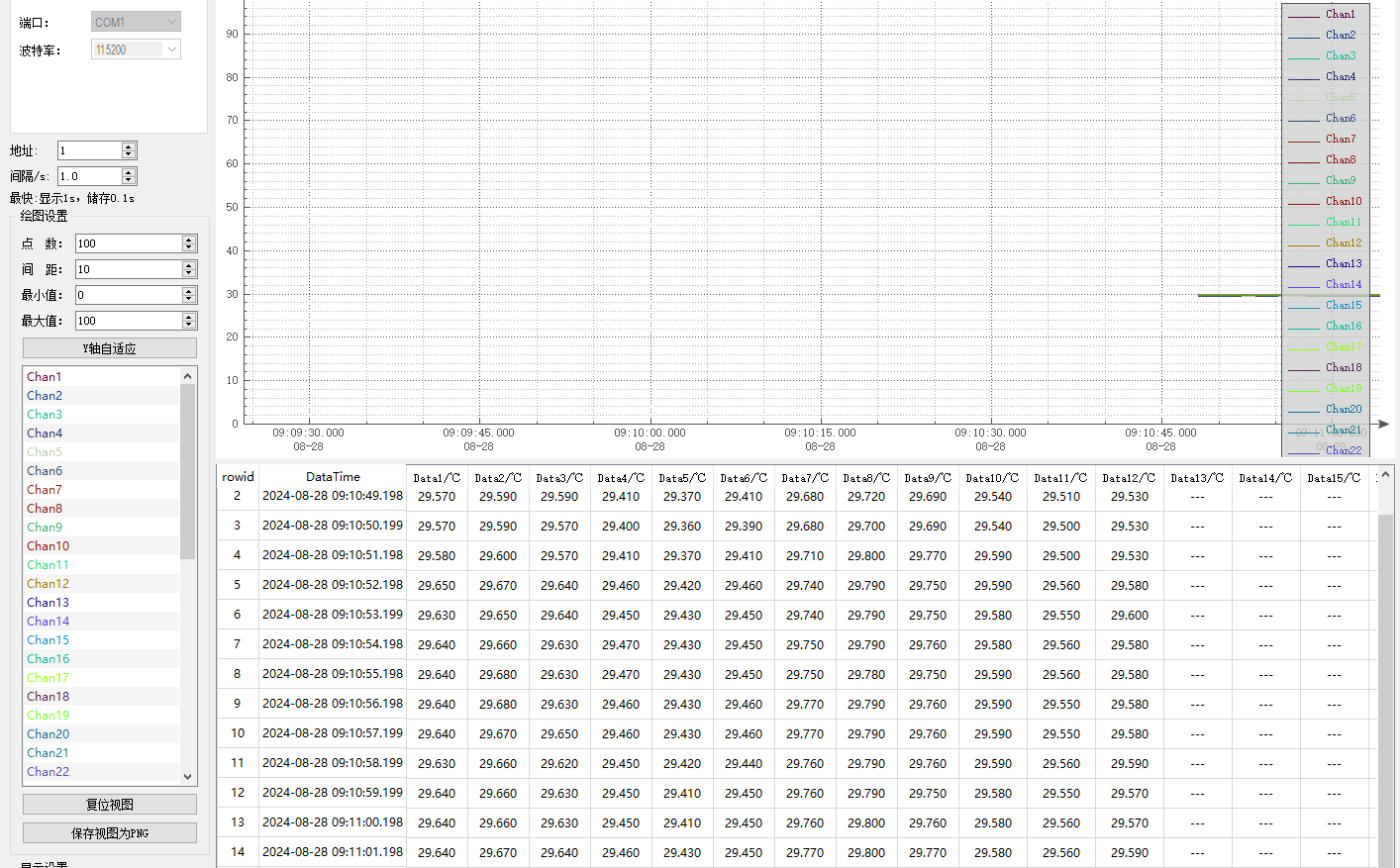

PC軟件記錄

波特率

1200,2400,4800,9600,38400,57600,1 15200bps

電源

+5/DC或24V/DC

功耗

小于1.2W

帶寬

13.1 Hz@50Hz 15.72Hz@60Hz

重量

0.185Kg

機體材質

氧化鋁合金

外形尺寸

110mm *118mm*26mm(長*寬*高)

工作溫度

-10°C~+70C

工作濕度

5~95%無結露

JK208T-R

RS485通訊 、USB通訊

標配 RS485

TYPE-C 接口

JK208T-Z

ZIGBEE無線通訊

JK208T-L

LORA無線通訊

通信接口特性

(1) RS-485接口

RS-485(2線)雙口并聯 通訊參數:9600bps 8,N,1

可達通信距離：1.2公里

通訊協議：MODBuS-RTU 和 JKBUS

設備地址范圍：1~255

RS-485通信線上浪涌、靜電（4000V）保護

(2) USB接口（金屬外殼標配）

標準TPYE-C接口，可用于通訊、參數配置、設備供電

通訊參數：9600bps 8,N,1

通訊協議：Modbus RTU協議

數據采樣口特性

通道數: 8路差分

AD等級：24位高精度專用IC

采樣模式：輪巡式獨立采樣

采樣對象：見下表1

采樣精度：見下表1

采樣速率：100HZ

通道間隔離電壓：400V AC/DC

與供電電源隔離電壓：1500V DC

故障與過壓保護：承受電壓±15V

輸入阻抗：大于2M（電壓型） 小于50Ω（電流型）

溫漂：±25PPM/℃

年漂：±100ppm/Y

靜電防護：2000V

電源特性

電源：直流＋8V~＋28Vdc（端子）、+5V（USB）  功耗：0.15W
電源反向保護、錯接保護

環境特性

工作環境：-20℃～70℃ 0～95%RH無結露

儲存環境：－25℃～85℃ 0～90%RH無結露

機械特性

殼體材料：ABS/鋁型材

外殼顏色：暗灰色/錆色

尺寸：90*63*25mm/121.7*80*25.6mm

嵌殼體安裝方式：嵌入式/國標C45導軌安裝

防護等級：IP40

防火等級：UL94

認證資料

通過CE、ROSH認證

測
量
范
圍

0-1V

-1.1V~ 1.1V

0.01%F.S ±2字

0-5V

-6V~ 6V

0.01%F.S ±2字

0-100V

-110V~110V

0.05%F.S ±2字

4-20mA

-24mA~24mA

0.05%F.S ±2字

K

-60℃至+1372℃

0.05%F.S ±0.5℃

J

-200℃至+1200℃

0.05%F.S ±0.5℃

E

-200℃至+1000℃

0.05%F.S ±0.5℃

T

-200℃至+400℃

0.1%F.S ±0.5℃

N

-200℃至+1300℃

0.05%F.S ±0.5℃

R

+300℃至+1768℃
0℃至+300℃

0.1%F.S ±0.8℃
0.5%F.S ±1.6℃

S

+300℃至+1768℃
0℃至+300℃

0.1%F.S ±0.9℃
0.5%F.S ±1.6℃

B

+600℃至+1820℃
+400℃至+600℃

0.1%F.S ±1.0℃
1%F.S ±1.7℃

Pt100

-200℃至+800℃

0.05%F.S ±0.2℃

Pt1000

-200℃至+800℃

0.05%F.S ±0.2℃

周圍使用溫度

-20℃至+70℃

周圍使用溫度

0至95%RH（沒有結露）
