產品簡介：
本產品是一款單相三相電量綜合測量采集儀，對交流單三相回路進行全參數測量；采用高精度 24 位專用 AD 芯片，動態范圍比高達 1000：1；
真有效值測量,測量參數有電壓、電流、頻率、有功功率、無功功率、功率因數、諧波功率和累計電量等各種電參數，精度高，穩定性好，通訊速率高。
全隔離處理技術，抗干擾能力強。測量電量參數通過 RS-485 數字接口輸出實現遠程傳輸,產品的 MODBUS協議完全兼容于各種組態軟件或 PLC 設備里的
MODBUS(RTU)協議。
產品特點:
*采樣周期具有 20ms,40ms,60ms,80ms,100ms, 400ms,1000ms 七種速率可設置。
*具有奇校驗、偶校驗、無校驗、停止位等多種通訊格式可自由設定。
*通訊速率與地址具有軟件或硬件設置兩種模式,使用方便。
*電度具有正反向分別累加存儲功能，具有掉電保存功能。
*具有多種工作運行指示燈，紅燈指示產品正常運行(100mS 閃爍)，綠燈指示產品通訊。
*抗干擾能力強，輸入、輸出、電源端口抵制浪涌電壓可達 2KV 以上。
*MODBUS 協議產品數據輸出負數采用補碼方式輸出；
技術參數：
型號 | JK9200 | JK9200B |
接線方式 | 單相兩線/三相四線/三相三線 | 單相兩線 |

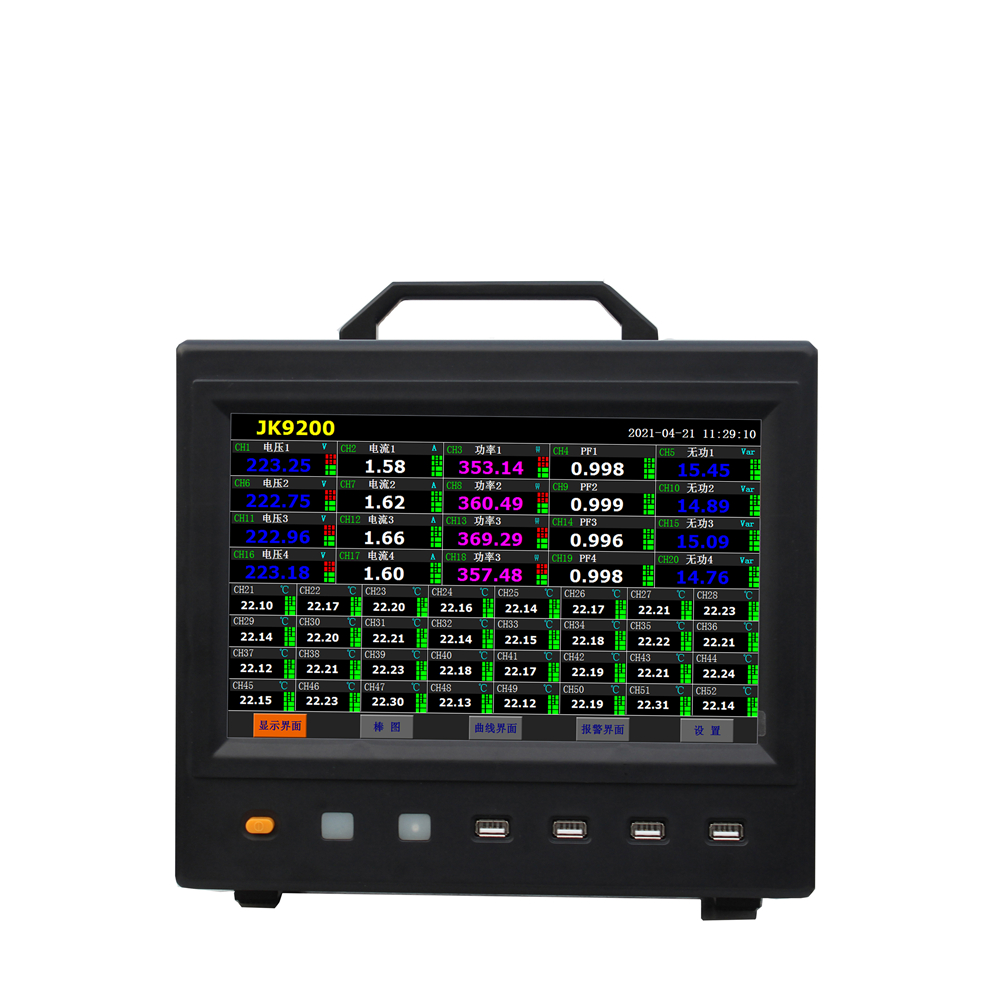

顯示 | 高亮度彩色10.1寸TFT液晶屏 | |
功率計通道數 | 1 | 4（增加通道需定制） |
溫度通道數 | 8（增加通道需定制） | 8（增加通道需定制） |
溫度測量范圍 | -200℃~1999℃ 熱電偶：J/K/T/E/S/N/B型 PT100 | |
溫度測量精度 | ≦±0.2%F.S | |
測量項目 | 電壓V、電流A、有功功率W、功率因數、 測量采集。 | 電壓V、電流A、有功功率W溫度℃ |
測量形式 | 真有效值Trms | |
曲線(歷史,實時) | 溫度\電壓\電流\功率 | |
電壓量程 | 10V,100V,250V,400V,500VAC | |
電流量程 | 10mA, 100mA,1A,5A,10A,20A(大于 5A 用穿孔式，穿孔孔徑 7.5mm) | |
功率量程 | 0.01W-12kW | |
功率因素量程 | 0.001-1.000計算方式： | |
頻率量程 | 40-400Hz | |
頻率響應 | 30Hz-1KHz | |
基本精度 | 0.5%FS | |
測量速度 | 3次/秒 | |
電壓輸入阻抗 | 2KΩ/V;(即如輸入為 250V 電壓阻抗為 500KΩ) | |
工作溫度 | -20℃～+60℃ | |
輸出接口 | RS485(標準 Modbus-RTU 通訊協議) | |
體積 | 儀表尺寸：220*275*180mm（H*W*D） | |
附件 | 電源線、保修卡、說明書、熱電偶、檢驗證書 | |
