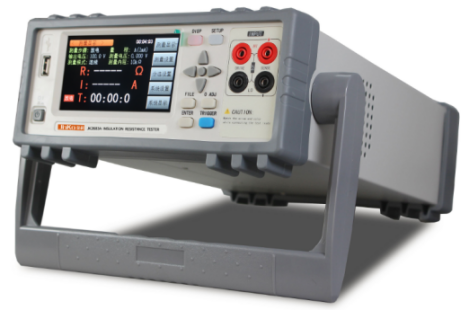

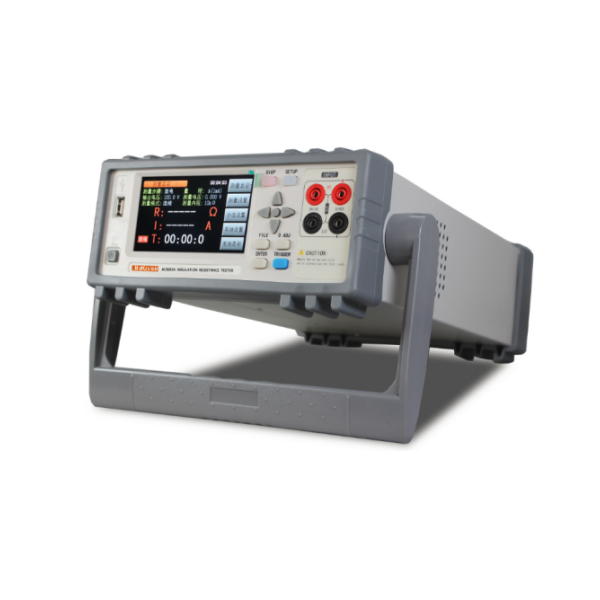

JK2683T體積/表面電阻率測試儀是運用環形三電極法原理測量固體、液體絕緣材料體積電阻率和表面電阻率的多用途綜合測量裝置，電阻測試范圍10KΩ～10TΩ;電阻率測試范圍10KΩ.cm～10TΩ.cm;微電流測試范圍10pA~1mA.

本儀器符合 標準GB/T 1410－2006/IEC 60093:1980：《固體絕緣材料體積電阻率和表面電阻率試驗方法》；液體電極根據GB1672-88標準制造。儀器擁有分選功能，配備Handler接口，并配有USB/232/485接口，

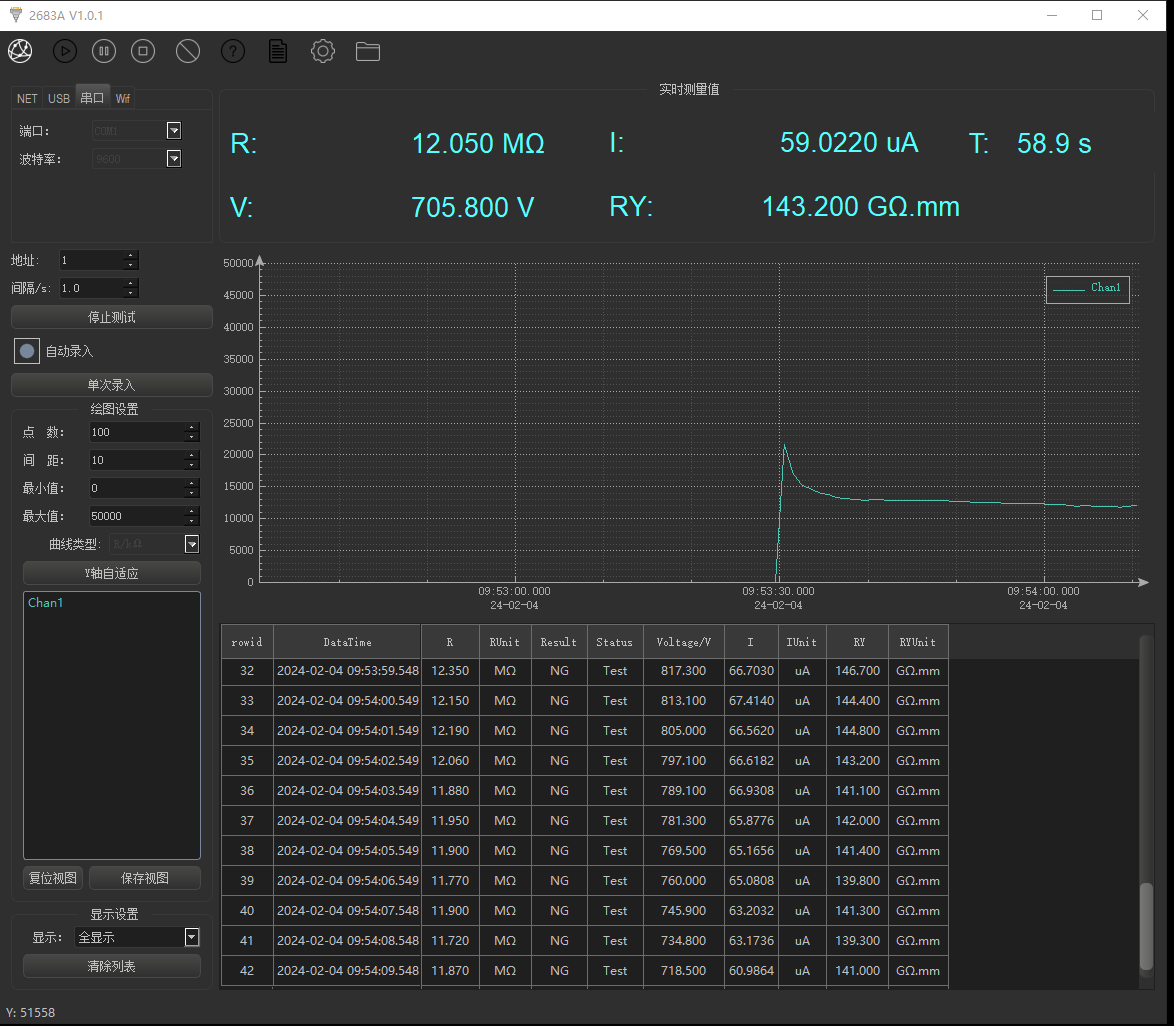

通過上位機軟件可以對測試結果進行記錄、分析和打印。

性能特征：

● 電壓調節范圍1~1000?V，步進1V

● 4.3 英寸彩色液晶屏顯示

● RS232C或Handler接口輸出

● 13次方高阻量程，配置屏蔽箱。

● GD/NG訊響和觸發方式：內部觸發、手動觸發、外部觸發和遠程觸發。

● PC軟件數據過程分析.解決絕緣材料電性能的測量.

● 絕緣電阻測試范圍：10KΩ～10TΩ

●絕緣電阻/體積或表面電阻率/漏電流同步顯示

應用：

測量橡膠、塑膠、粉末、顆粒物、電子元器件、介質材料、電線電纜、靜電產品、如靜電鞋、靜電塑料橡膠制品、計算機房靜電活動地板等電阻值等絕緣性能的檢驗和電子電器產品的絕緣電阻測量。

包括電容器端子間絕緣電阻；電池端子與外殼之間的絕緣電阻；共模具濾波器的線圈間絕緣電阻；絕緣擊穿電壓的確認；薄膜等的表面電阻率與體積電阻率；液體試料的絕緣電阻等

技術參數：

計算公式：

體積電阻率ρv

ρv=Rv(A/h)，

A=(π/4)?d22=(π/4)(d1+2g)2

式中，ρv ——體積電阻率(Ω?m)，

Rv ——測得的試樣體積電阻(Ω)，

A ——測量電極的有效面積(m2)，

d1 ——測量電極直徑(m)，

ｈ ——絕緣材料試樣的厚度(m)，

g ——測量電極與保護電極間隙寬度(m)，

3.2.表面電阻率ρv

ρs=Rs(2π)/㏑(d2/d1)

式中，ρv ——表面電阻率(Ω)，

Rs ——試樣的表面電阻(Ω)，

d2 ——保護電極的內徑(m)，

d1 ——測量電極直徑(m)。

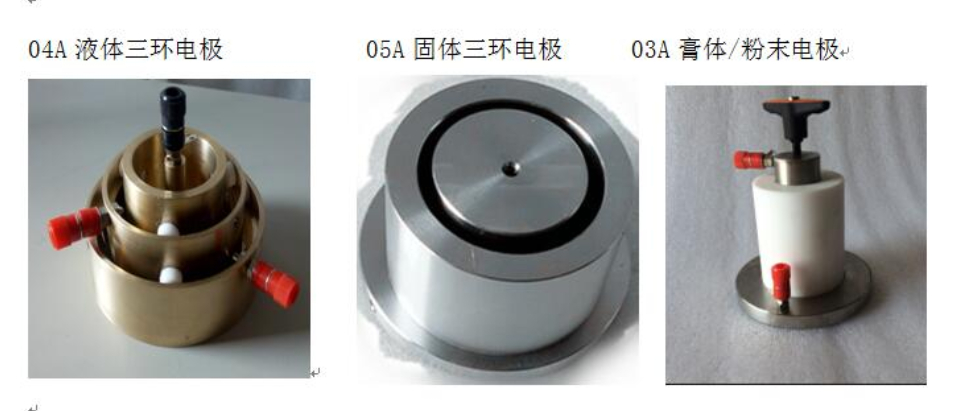

常用電極(夾具)裝置有（選購）：

A型：固體狀三環電極裝置；B型:粉末狀加壓裝置   C型:棒狀測量電極裝置
