產品簡介：

JK9601 數字電參數測試模塊采用了先進的32位高速處理器和雙路 24位AD轉換器，具有高精度、寬動態范圍、結構緊湊靈巧等特點，使用雙路 9V 隔離線性變壓器供電，是新一代數字化電參數測量模組，

配備 RS232/RS485 通訊接口,用戶可跟據需要組合成多路測試產品。本產品可以測量：有效值電壓、電流、有功功率、視在功率、無功功率、頻率、功率因數。產品符合標準《DB37/T557-2005  數字式電參數測量(試)儀》

產品特點：

  配備 TTL 接口支持擴展顯示和控制，用戶可按自由組裝成單路或多路產品；

  電流分辨率 0.01mA,最小量測電流 0.1mA,最小量測功率0.01W;滿足六級能效標準；

  使用雙路 9V 隔離線性變壓器供電， 光電通訊隔離，減少干擾；

  可選 RS232 、RS485 通信接口，配備物理地址編碼器；

  模塊尺寸： 85mm*165mm；

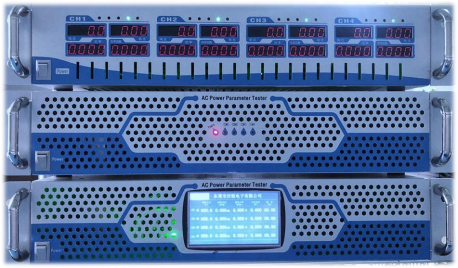

     2U 標準機箱可裝下 8 個模塊。

關于 DOE6 認證 (六級能效)

1、認證須知

(1) 115V 和 230V 四個負載：25% 、50% 、75% 、100% ，負載效率≥88%；

(2) 待機功耗：1-49W ，AC-DC ≤0.1W ，AC-AC ≤0.21W； 49-250W ，≤0.21W；＞250W ，≤0.5W。

2、認證技巧

(1)引線長度： 10cm；(2) 6V 以下注意要用低電壓指令公式；(3) 安規測試標準 熱機 30 分鐘
