多功能模擬信號輸入接口
采用各類輸入信號不受他通道影響的全通道絕緣輸入方式。
JK350支持電壓／溫度／濕度／脈沖/電流等信號輸入。
不同的測量對象僅需一臺便可完成測量。
通道脈沖信號輸入
支持2通道脈沖信號的輸入
脈沖輸入時，支持速度和流量等工業測量中需要的累計的測量。
JK330 模擬輸入規格 | ||||||
項目 | 內容 | |||||
輸入方式 | 光電繼電器掃描方式，全通道絕緣輸入 平衡輸入 | |||||
模式輸入端子形狀 | M3螺栓式端子 | |||||
測量參數 | 溫度、濕度、壓力、流量、重力、熱流、風力 | |||||
測量范圍 | 電壓 | 0.001mv 100.00V F.S.(滿量程）最高分辨率1μV | ||||
熱電阻 | 種類：PT100 PT1000 | |||||
熱電偶 | 種類：K、J、E、T、R、S、B、N、 | |||||
電流 | 0.01mA - 20mA | |||||
數字過濾器 | Off、2、5、10、20、40 (平滑濾波） | |||||
采樣速率 | 500ms -1h | |||||
測量精度 | 電壓 | ±0.1% of F.S.(滿量程） | ||||
溫度 （熱電偶） | 種類
| 測量溫度范圍 （TS:測量溫度） | 測量準確度 | |||
R | 0≤TS≤100℃ | ±5.2℃ | ||||
100<TS≤300℃ | ±3.0℃ | |||||
300<TS≤1600℃ | ±(0.05% of rdg.+2.0℃) | |||||
S | 0≤TS≤100℃ | ±5.2℃ | ||||
100<TS≤300℃ | ±3.0℃ | |||||
300<TS≤1760℃ | ±(0.05% of rdg.+2.0℃) | |||||
B | 400≤TS≤600℃ | ±3.5℃ | ||||
600<TS≤1820℃ | ±(0.05% of rdg.+2.0℃) | |||||
K | －200<TS≤0℃ | ±(0.05% of rdg.+2.0℃) | ||||
0℃<TS≤1370℃ | ±0.5% of rdg.+1.0℃) | |||||
E
| －200≤TS≤-100℃ | ±0.05% of rdg.+2.0℃) | ||||
－100<TS≤800℃ | ±(0.05% of rdg.+1.0℃) | |||||
T | －200≤TS≤-100℃ | ±(0.5% of rdg.+1.5℃) | ||||
－100<TS≤400℃ | ±(0.1% of rdg.+0.5℃) | |||||
J | －200≤TS≤-100℃ | ±2.7℃ | ||||
－100<TS≤100℃ | ±1.7℃ | |||||
100<TS≤1100℃ | ±(0.05% of rdg.+1.0℃) | |||||
N
| －200≤TS<0℃ | ±(0.1%of rdg.+2.0℃) | ||||
0≤TS≤1300℃ | ±(0.1% of rdg.+1.0℃) | |||||
標準接點補償準確度 | ±0.5℃ | |||||
PT100 | -100<TS≤100℃ | ±0.2℃ | ||||
PT1000 | -100<TS≤100℃ | ±0.15℃ | ||||
電流 | 0.1mA - 20.0mA | ±0.1% | ||||
A/D轉換器 | 方式：ΔΣ方式，16Bit (有效分解能力：±范圍內約1/40000) | |||||
最大輸入電壓 | 輸入端子＋／－之間 | -100V ~ 100V: p-p | ||||
通道間（1-1/(-1) | 60Vp-p | |||||
輸入端子／GND之間 | 60 Vp-p | |||||
最大電壓 （耐電壓） | 通道間 | 350Vp-p(1分鐘內） | ||||
輸入端子／GND之間 | 350Vp-p(1分鐘內） | |||||
JK330 主體規格 | ||
項目 | 內容 | |
模擬輸入通道數 | 10ch | |
外部輸入 輸入（*5) | 輸入（*2) | 脈沖輸入2ch |
輸入（*1) | 高電平測試 低電平停止 | |
輸出（*2) | 警報輸出 1ch 電壓輸出5V 1ch (12V、24V需出廠前備注） | |
采樣周期 | 500ms ~ 1h(單通道最高5ms） | |
波形顯示的時間刻度 | 1s~24h/刻度 | |
觸發功能、 警報判斷 | 觸發動作 | 高電平測試 低電平停止 |
動作的重復 | OFF ON(自動準備） | |
條件觸發 | 高電平 | |
警報輸出 | 警報值時輸出信號 | |
脈沖輸入 | 累計模式 | 累計開始測量后的脈沖數 50,500,5000,50k,500k,5M,50M,500M C/F.S.(脈沖數／滿量程） |
運算功能 | 通道內運算 | 模擬信號的加減乘除運算 |
統計運算 | 平均值、峰值、最大值、最小值、實際值 | |
PCI/F | USB2.0(全速），無線LAN (使用選件） | |
儲存裝置 | 內置 | 8GB閃存 |
外置 | U盤(直存，轉存） | |
保存內容 | 測量轉換數據(CSV ,TXT) | |
收錄模式 | 循環收錄功能：保存最新的數據 （收錄數據數：1000 ~ 2000000) | |
數據回放 | JK330收錄的數據（BIN格式） | |
單位換算功能 | 測量值可以在指定單位間換算 | |

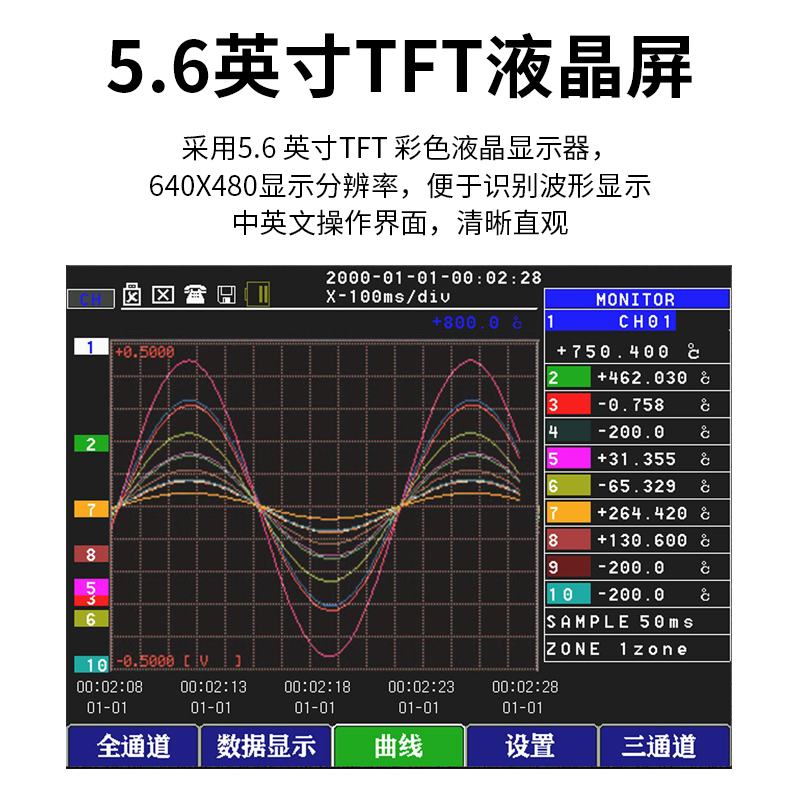

顯示器 | 尺寸 | 5.6英寸TFT彩色液晶顯示器（WQVGA:解析度640x480) |
語言 | 英語、漢語 | |
畫面顯示（*9) | 數值和YT波形 僅波形 數值和統計計算 | |
使用環境 | 0~45℃,5~85%RH(無結露） （電池驅動時為0~40℃/充電時為15~35℃) | |
額定電源 | AC適配器 | AC100V~240V/50~60Hz(標配電源適配器1個） |
DC電源驅動 | DC8.5V~24V、另需DC驅動線 | |
電池組 | 干電池驅動（電池（選件C-800): 8.4V DC,25000mAh) | |
消耗功率（*10) | 36 VA以下 | |
外觀尺寸［H X W X D] | 尺寸:229（高）*148（寬）*46（深）（mm） (突出部除外） | |
重量 | （約）1280g | |
