產品介紹：

常見的可充電電池包含鋰電池，鎳鎘電池，鎳氫電池，以及密封鉛酸蓄電池等。其中，鋰電池具有容量大，重量輕，循環次數高等特點，廣泛應用于移動電話，PDA,數碼相機，攝像機，筆記本電腦等領域，是目前最為先進的可充電電池，這里所指鋰電池是成品鋰電池包，由鋰電芯（鋰離子電芯或者里聚合物電芯）加鋰電池保護板組成。鎳鎘電池是比較早應用的可充電電池，具有成本較低，低內阻，能夠大電流放電的特點，至今在一些電動工具，電動車上面有廣泛應用。

鎳氫電池和鎳鎘電池類似，但是因為不含重金屬，所以對環境的污染較小，目前在一些常見的消費類電子產品中應用廣泛，已基本取代以前鎳鎘電池的應用領域．小型密封鉛酸電池，又稱免維護鉛酸電他，目前工藝成熟，目前主要應用在固定式后備電源場合，如不間斷電源，應急照明燈等等場合。

針對這些可充電電池的生產檢測需要，特研制了專用的可充電池綜合檢測儀，本測試儀可以對電池的一些基本參數做一個定量的精確的測量，可以測量電池的開路電壓，內阻，充電，放電性能，電池容量特別針對鋰電池的功能還有過充電保護，過放電保護，過電流保護，短路保護等功能，并測出過相應的數值，極大的方便了電池的生產和售前售后服務工作，采用非常簡單的幾個步驟就可以直觀的判斷電池的性能和好壞，同時也具有快速篩選的功能，可以設定測量參數的上限和下限，可以容易的從一批電池成品中快速檢測出不良電池，提高的生產效率。另外，也附加了一些特別的功能，使之具有一些通用儀器設備的特征，擴大了設備的使用靈活性，以及具有應用范圍廣泛的特點。

此外，本測試儀可根據客戶的需要提供軟件升級服務，在基本型號的基礎上，可以通過軟件升級為可連接電腦的型號，可以通過電腦來設置和保存測試數據，自動記錄測試結果，也可以通過電池條碼來記錄每塊電池的測試數據，有利于生產質量的分析控制，產品追朔等等，另外，可以通過加裝硬件升級模塊來提高電壓和內阻的測試精度上升一個數量級，來滿足更苛刻的質量要求。

   電池性能綜合測試儀可以測試對講機電池、手機電池等多類10V20A以內的鋰離子電池、鎳氫電池、聚合物電池（組），如：、MP3/4電池、數碼電池、雙串電池組、手機電池等；此檢測設備廣泛適用于對講機電池、手機電池、數碼電池等各類電池生產廠家；能滿足各廠家對高、中、低檔電池的生產檢測。 檢測一塊電池的時間不超過1秒；速度快、功能全、精度高；是目前市面上測試最為精準的一類儀器。

   廣泛適用于對講機電池、手機電池、數碼電池等各類電池生產廠家；能滿足各廠家對高、中、低檔電池的生產檢測。檢測一塊電池的時間不超過1秒；速度快、功能全、精度高；是目前市面上測試最為精準的一類儀器。針對可充電電池的生產檢測需要宏大特研制了專用的可充電池綜合檢測儀，可以對電池的一些基本參數做一個定量的精確的測量，可以測量電池的開路電壓，內阻，充電，放電性能，電池容量特別針對鋰電池的功能還有過充電保護，過放電保護，過電流保護，短路保護等功能，并測出過相應的數值，極大的方便了電池的生產和售前售后服務工作，采用非常簡單的幾個步驟就可以直觀的判斷電池的性能和好壞，同時也具有快速篩選的功能，可以設定測量參數的上限和下限，可以容易的從一批電池成品中快速檢測出不良電池，提高了生產效率

1．靜態參數測試

2．電池容量測試

3．電池單獨充電功能

4．電池單獨放電功能

5．程控直流電源

6．程控電子負載

7．電壓和內阻測量

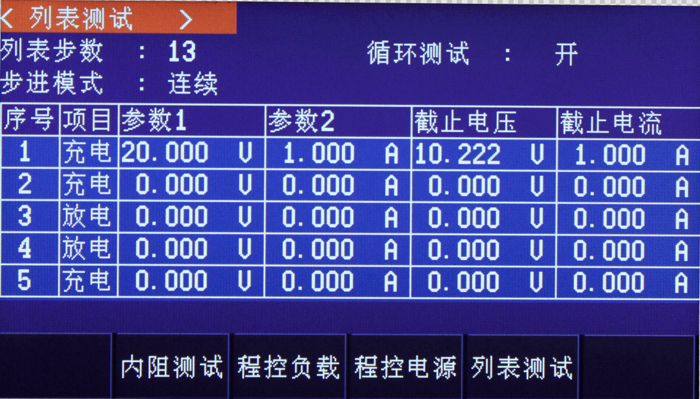

8 . 參數列表測試

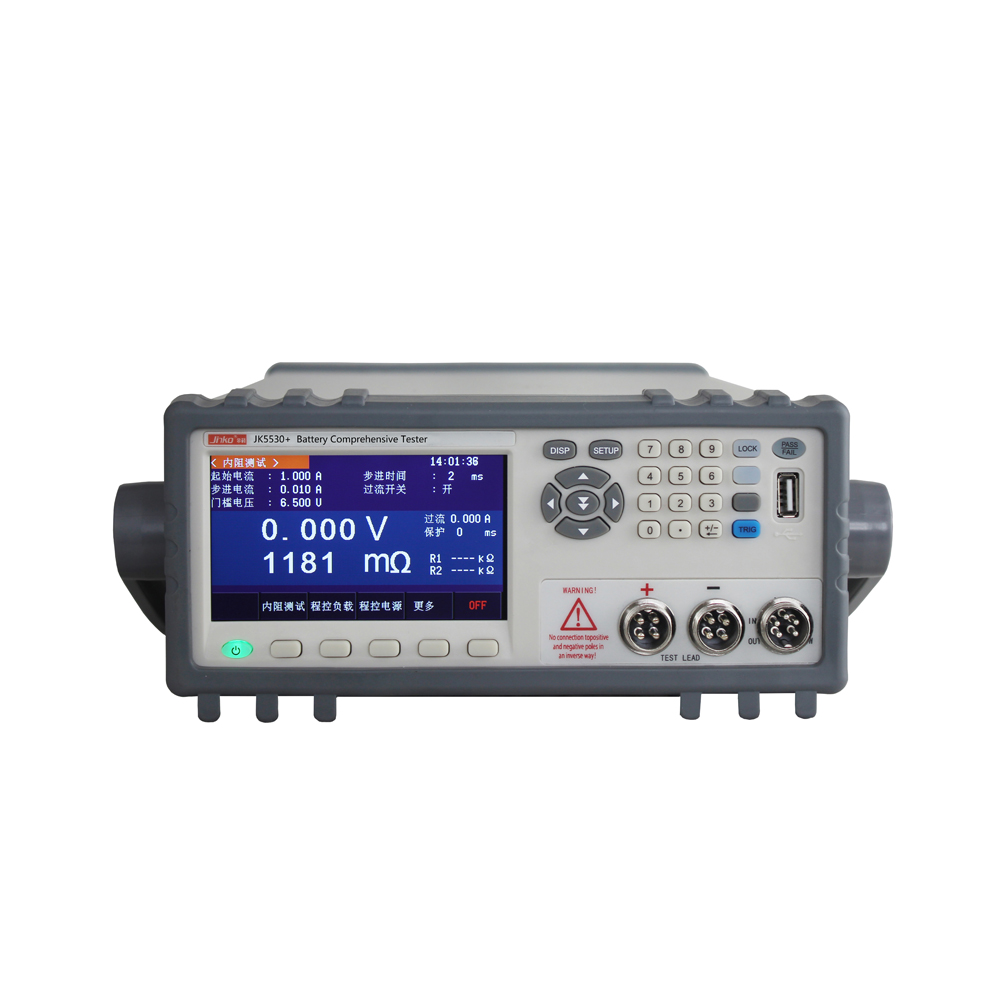

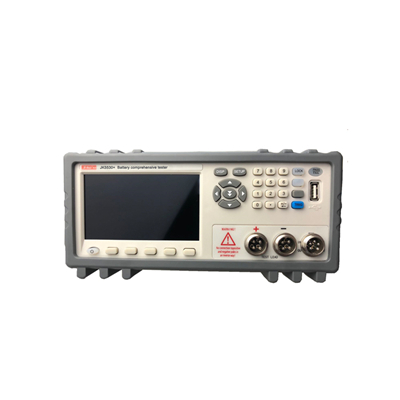

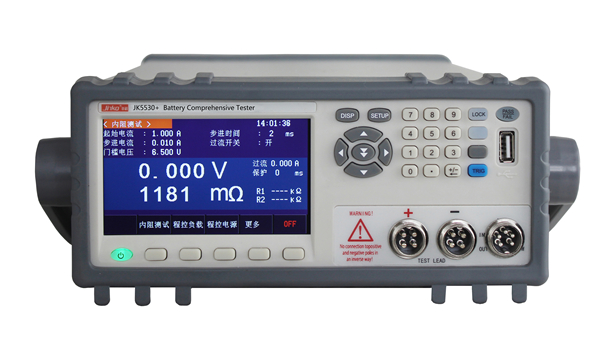

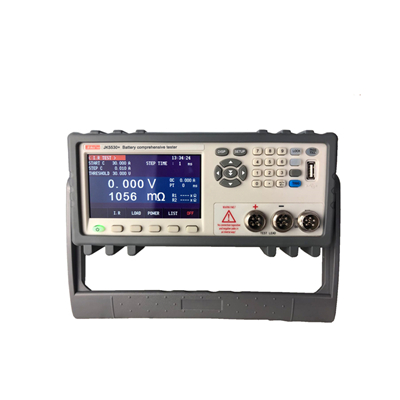

JK5530C+ 電池綜合測試儀所具有的基本功能包括：

        1．電池靜態參數快速檢測。

       1.1  電池電壓檢測（對于已經處于保護狀態的鋰電池，可自動喚醒）

       1.2  電池內阻檢測

       1.3  電池可充電性能檢測

       1.4  電池可放電性能檢測

       1.5  電池過電流大小檢測（僅針對鋰電池）

       1.6  電池短路保護功能檢測（僅針對鋰電池）

       1.7  以上可檢測數值大小的部分，可分別設定上限和下限加以快速篩選。

2．電池容量檢測。

   針對所選擇的電池類型和電池串聯個數以及電池容量，自動選擇最合適的電壓和電流，進行一次完整的充電和放電測試，在放電過程中，計算電池的真實容量，給電池的性能判別提供有力的參考依據。

3．可單獨選擇的電池充電功能。

   選擇此項功能，本測試儀可以作為一個多功能的智能充電器使用，針對各種類型的各種組合方式可充電電池組充電 (JK5530最多可對多節串聯的鋰電池，鎳氫電池，免維護電池進行快速充電），極大的方便了電池使用和測試的方便，在充電的同時，實時顯示充電時間，以及己經充入的電量（以mAH為單位顯示）。

4．可單獨選擇的電池放電功能。

   選擇此項功能，本測試儀可以單獨對一個電池作放電，同時控制放電截止電壓，避免了通常采用電子負載或者電阻放電帶來的容易過放電的弊端，非常方便的適合工廠對電池產品的測試，操作也很方便，只需要選擇電池類型，電壓和容量就可以啟動智能放電程序，安全的對電池進行放電操作。

5．數控電流電壓源功能。

   選擇此項功能，本儀器可作為一臺精密數控直流電源使用，最大輸出60V最大輸出10A的直流電源，可以直接設定輸出電壓和限制電流，可以很方便的用在電池特殊充電、測試，以及給其他設備供電的功能，擴大的儀器的適用范圍。

6．數控電子負載功能。

   選擇此項功能，本儀器可作為一臺精密電子負載使用，可以設定工作在恒流模式下運行，還可以設 定截止電壓(cut off),以方便電池的放電測量，可以讓負載電壓低于設定截止電壓的時候，自動切斷工作電流，避免電池的深度放電對電池的損害。除此之外，也可以將本儀器用于其他需要電子負載的場合，如充電器測試，開關電源的老化測試等等。

7．電壓和內阻表功能

  選擇此項功能，本儀器可以作為一個普通3位半數字電壓表和數字毫歐表使用，可以連續的指示輸入電壓和電池的內阻，可以直接代替專用內阻表使用，用于快速的電池篩選和檢測。

8．儀器校準功能

   選擇此項功能，可以在不開外殼的情況下，對儀器作校準處理，以隨時保持較高的測量精度，可以校準的項目包括：電壓測量、內阻測量、充電電流測量、放電電流測量等等，此項功能選擇需要輸入校準密碼，避免無關人員的誤操作。

             測量項目：電壓，內阻，充電過流，放電過流，短路保護時間，容量 ，負載（CC，CV,) 充電功能，列表功能（自由選擇測試項目）等功能

 技術參數：

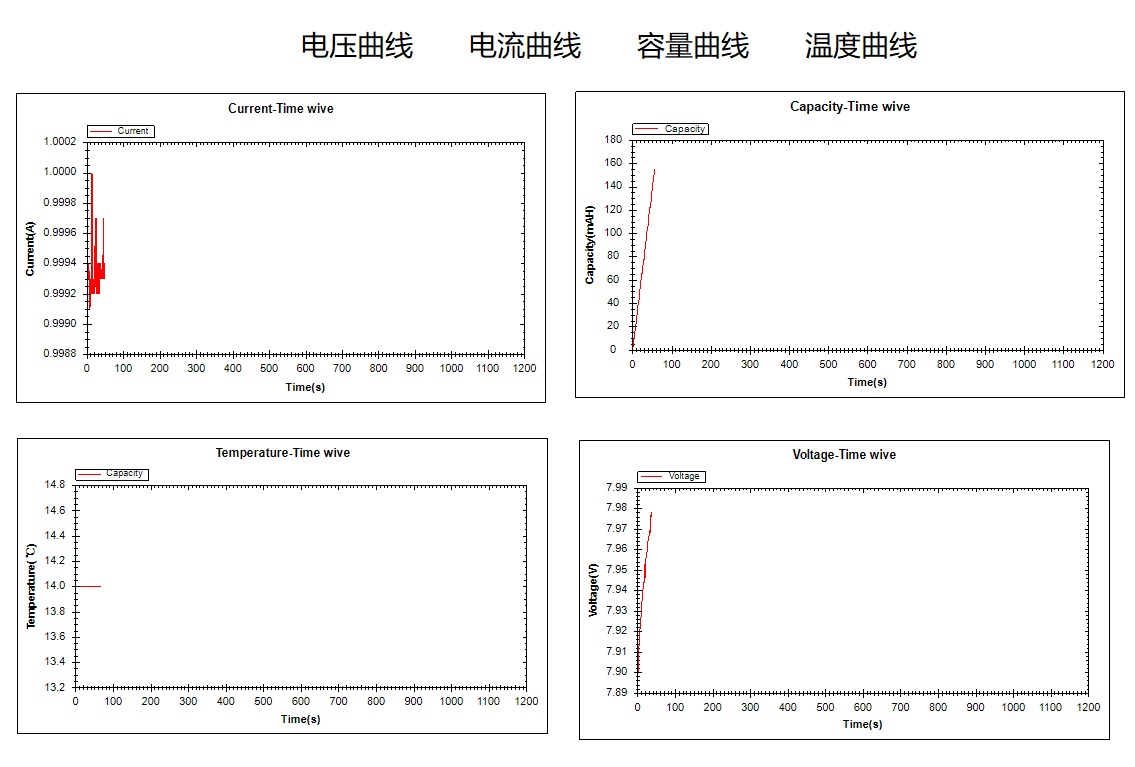

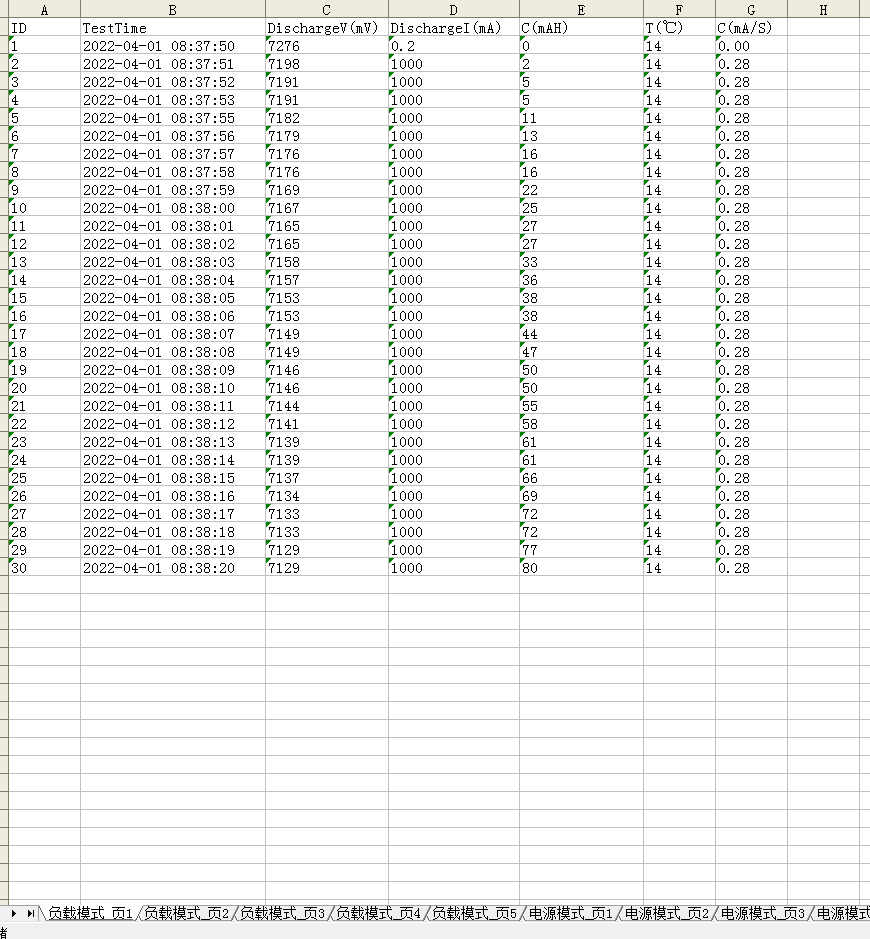

上位機數據儲存為EXCEL表格，也會生成曲線顯示，如下圖：
