產品簡介：
JK2518系列電阻/溫度掃描儀模擬測試掃描單元采用同步插卡式的設計理念，可支持的插卡板測試單元可達6個，且在插卡板之間實現同步測量，
大大提高掃描測量速度。每塊測量板內包含16個測試端，測試端的組合支持用戶可自由編程，最高可配置高達90路電阻/溫度掃描測量通道，每通道
測量可單獨設計分選比較邊界以及輸出比較分選信號。溫度測量的采樣方式可配置為PT500鉑電阻、PT100鉑電阻、模擬電壓輸入三種方式以適用不同
的應用場合。0.05%的最高電阻精度，在200mΩ量程下，電阻分辨率更是達到了10μΩ的水準，測試掃描范圍從10μΩ到200kΩ。儀器的溫度補償和溫度
轉換功能使產品的測試免除環境溫度的影響，可輸出整機級、板級以及各通道的比較分選結果，使您的測試和數據分析處理、產品的分揀工作更加輕松。
標配的RS232、USB HOST、和HANDLER接口既方便您測量數據的快速保存，又方便您遠程的掌控儀器。帶觸摸功能的24位色、分辨率為480×272的彩色液
晶屏，給您的測量操作帶來不一樣的感覺！
性能特點：
■ 最多可達90路電阻/溫度掃描測試
■ 掃描測試通路采用的測試端可編程
■ 多個測試單元同步進行測量（最多可達6個單元）
■ 兼容掃描和單機兩種測量模式
■ 每個測試單元可自由插拔
■ 溫度測量可支持PT100溫度采樣方式
■ 最高電阻精度：0.05%
■ 溫度基本精度：0.2℃
■ 電阻最小分辨率：10μΩ
■ 6板最高測試速度可達600次/秒，單板40次/秒
■ 單機和掃描模式均支持電阻和溫度測量
■ 帶四線電阻式觸摸功能的24位色7寸彩色液晶屏
■ 溫度補償功能(TC)
■ 可輸出通道級、板級、整機級的比較分選結果（超限，合格以及訊響）
■ 30組儀器參數文件可供存儲和加載
■ 屏幕信息存儲于U盤
■ 數據保存功能方便測量結果的實時保存
■ 可通過USB HOST自動升級儀器操作軟件
■ 中英文可選操作界面
■ 靈活方便的文件操作系統
■ Handler接口用于實現聯機操作
■ RS232、USB HOST 、LAN，可方便與PC進行數據通訊以及對儀器的遠程控制
技術參數：
型 號 | JK2518 | JK2518A | JK2519 |
測量參數 | 直流電阻 溫度 | 直流電阻（NTC）溫度 | 直流電阻 |
電阻測試范圍 | 10μΩ－2MΩ | 1μΩ－2MΩ | |
電阻基本測試精度 | 0.05% | ||
顯示位數 | 4 1/2 | 5 1/2 （2k檔6 1/2） | |
電阻量程 | 自動和手動(200mΩ,2Ω,20Ω,200Ω,2kΩ,20kΩ,200kΩ) | JK2519（八量程） | |
溫 度 | PT100：-99℃-250℃ 精度：0.3%*測量值 ±0.5℃ | ||
測量模式 | 單機、掃描 | ||
曲線模式 | 樣板值對比，設定誤差，溫度電阻曲線 | ||
每路測試參數 | 電阻 溫度 | 電阻 | |
掃描路數 | 15路（以一個公共端測試）/卡，最多可插8卡及90路，卡內通道為掃描測試， 測試卡之間為同步測試 ，8路（4線制）/卡 | ||
測試通道的測試端選擇 | 通道間任意配置（可編程） | ||
測試電流 | ≤100mA | ||
單路測量速度 | 40次/秒、2次/秒 | ||
8板等效測試速度 | ≤4.3S | ||
溫度補償 | （選配） | ||
顯示器 | 真彩7.0寸LCD顯示 | ||
顯示結果 | 同時顯示32路測試結果，支持翻頁 | ||
短路清0校正 | 對所有通道支持全量程內短路清零 | ||
比較器 | 各測試通道單獨設置比較邊界 | ||
極限模式 | ABS、% | ||
觸發方式 | 自動觸發、手動觸發、Handler觸發、腳踏開關觸發 | ||
接口 | LAN、USB HOST、RS232C、Handler | ||
測試端 | 四端測試 | ||
電源要求 | 電壓：90-125V，190-250V頻率：50Hz、60Hz功率：最大30VA | ||
尺寸 | 寬290mm*高130mm*深360mm | ||

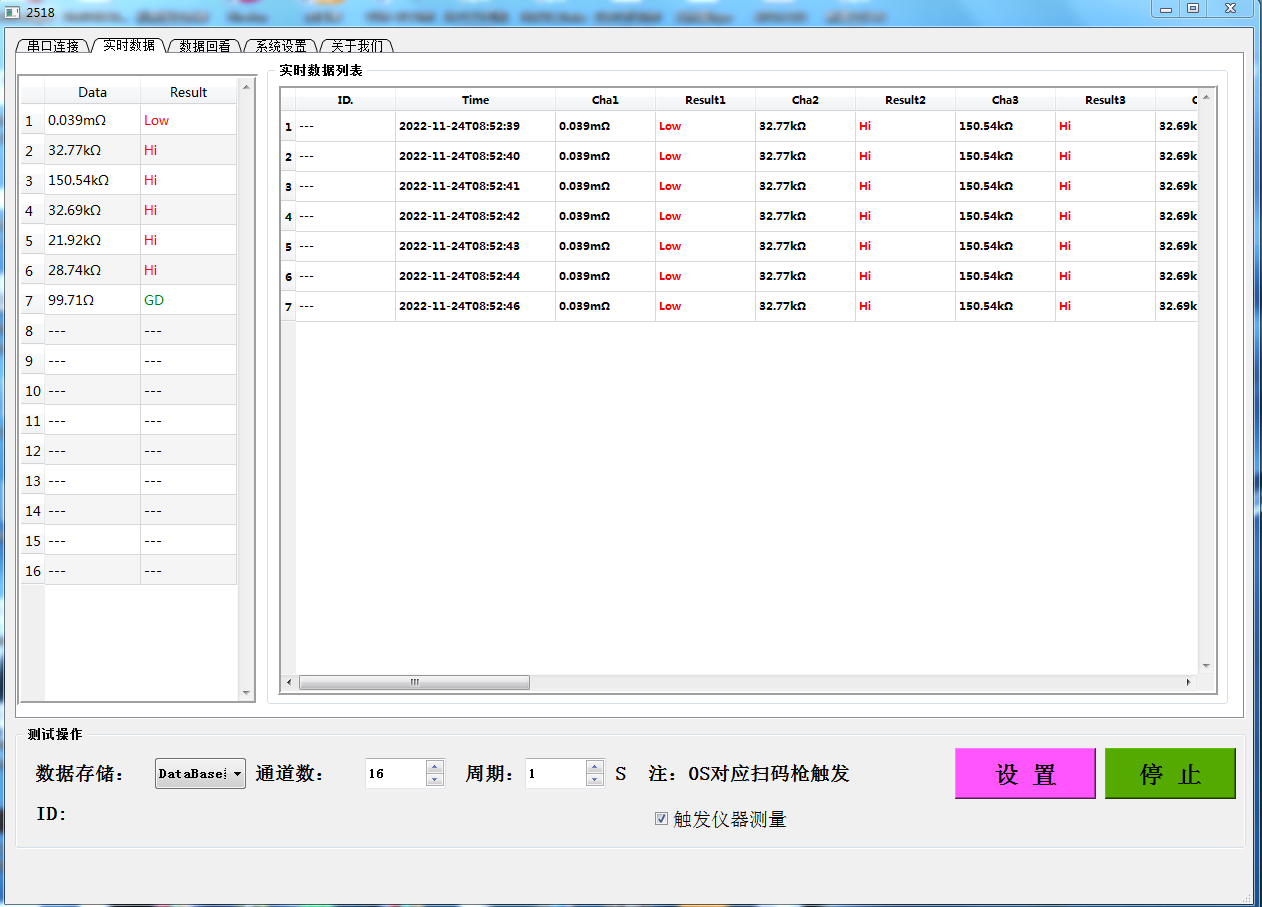

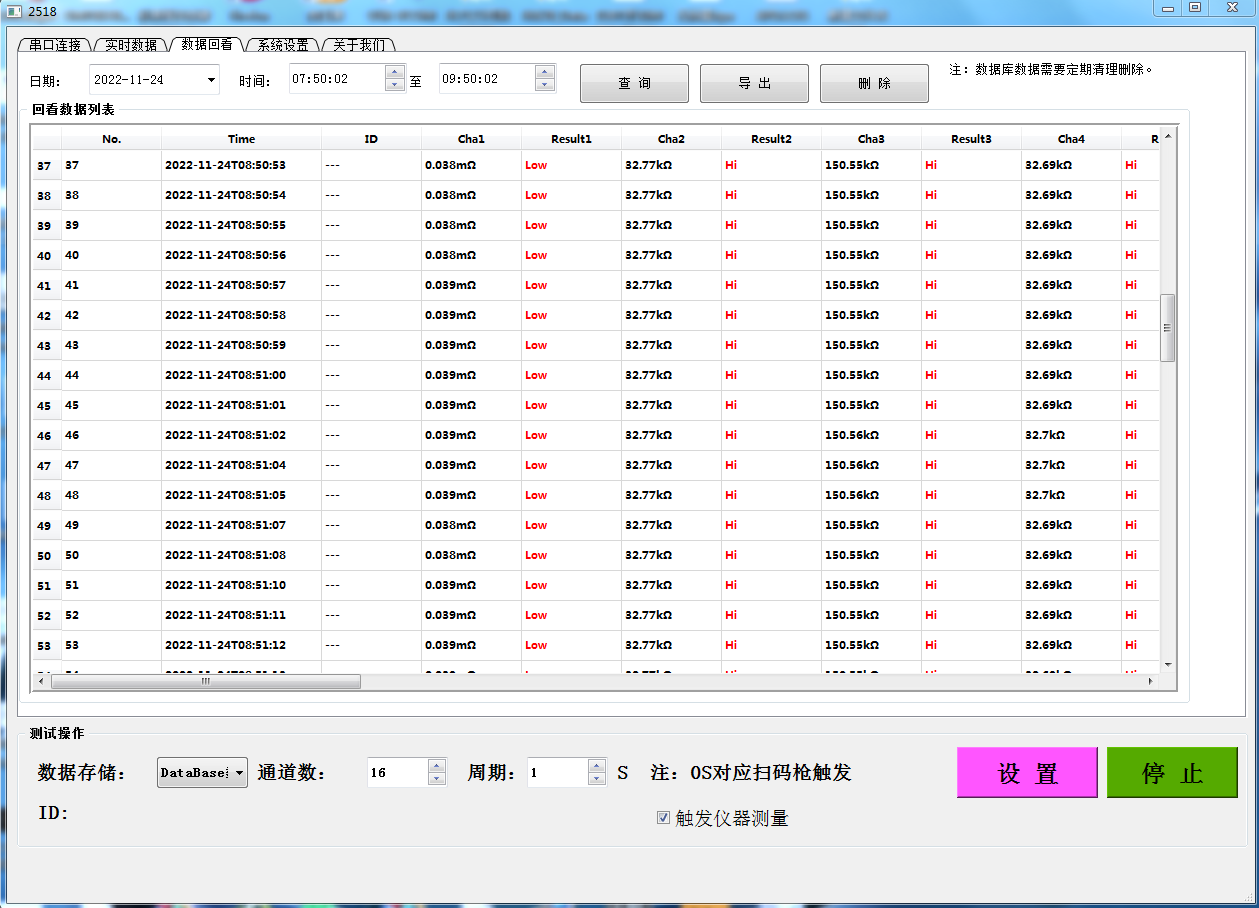

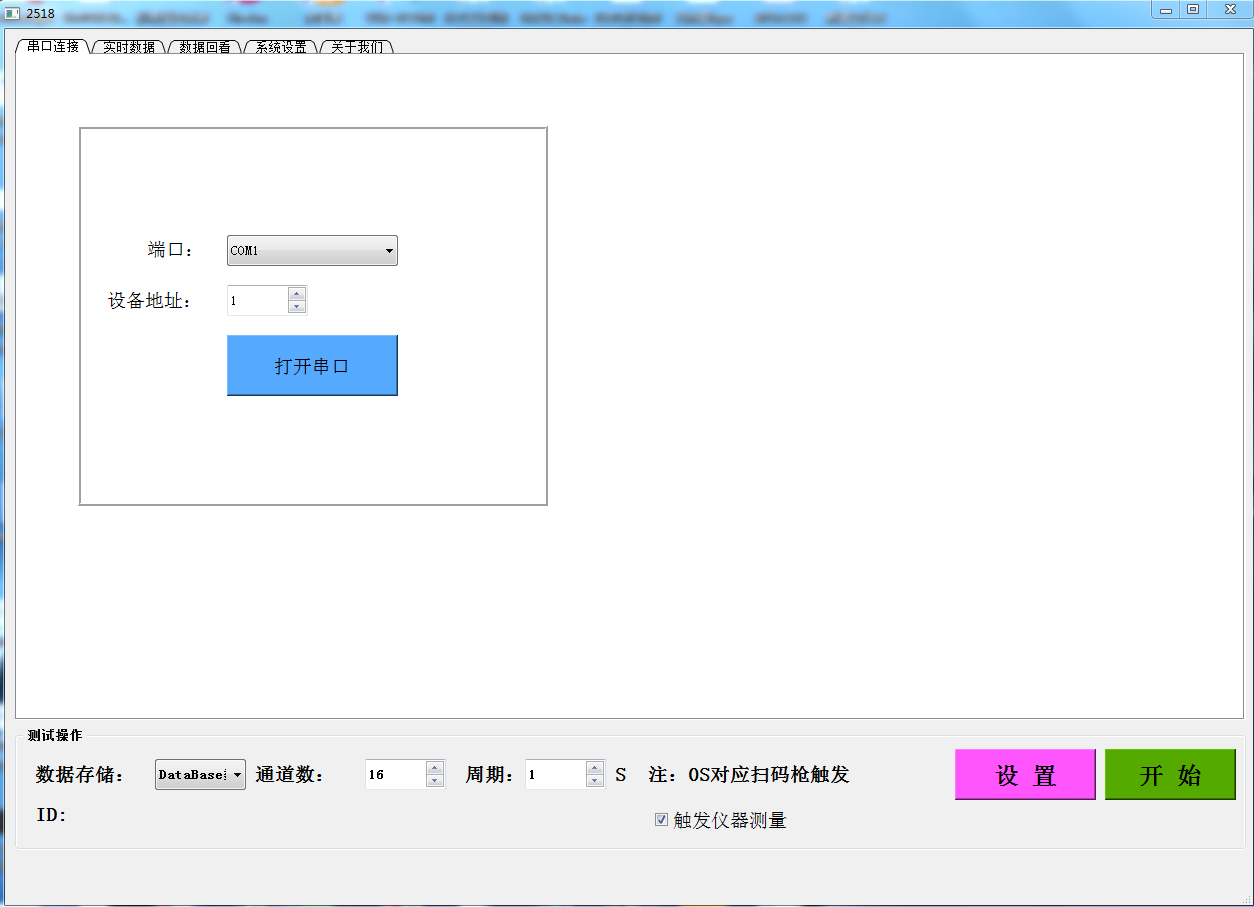

采集軟件顯示界面

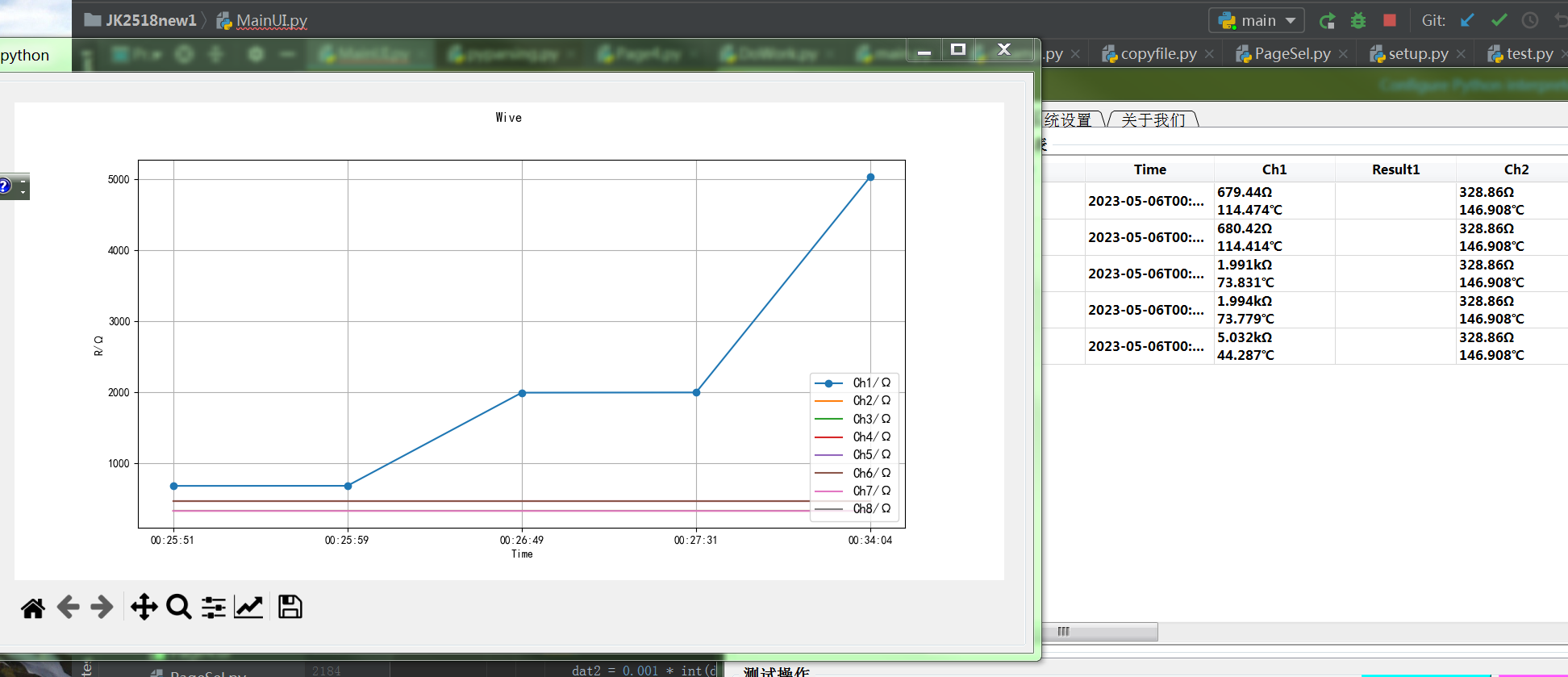

電阻曲線/電阻+溫度曲線
